Perbedaan Spun Pile, Square Pile, dan Sheet Pile Beton

Ketiga produk precast ini sering disebut "tiang" dalam percakapan pengadaan, padahal mekanisme strukturnya berbeda: spun dan square menahan beban bangunan ke tanah dalam, sedangkan sheet pile menahan tanah dan air agar galian aman. Memahami perbedaan ini mencegah salah order, salah metode, dan salah urutan kerja di lapangan.

Ringkasan fungsi tiap produk

Ringkasan fungsi tiap produk precast

Produk	Fungsi utama	Konteks proyek
Spun pile	Pondasi dalam, kapasitas aksial tinggi	Gedung, gudang besar, jembatan
Square pile	Pondasi dalam, profil kompak	Rumah tinggal, ruko, gudang menengah
Sheet pile	Penahan tanah, turap, pengaman galian	Tepi sungai, basement, retaining wall

Skema peran produk pada proyek sipil

Struktur atasGedung, gudang, jembatan

Pondasi dalamSpun pile PC/PHC atau square pile K-500

Tanah dalamKapasitas ujung + geser

Sheet pile (jika ada galian dalam)Turap, basement, tepi air

Galian + pekerjaan bawah tanahFront kerja terpisah

Satu proyek besar bisa memakai ketiga produk pada zona berbeda, dengan jadwal dan kontraktor berbeda.

Mekanisme kerja: aksial vs penahan tanah

Spun pile dan square pile bekerja sebagai pondasi dalam: menahan beban vertikal (dan sebagian horizontal) dari struktur atas melalui kapasitas ujung dan geser sepanjang batang. Kapasitas ditentukan oleh diameter/profil, panjang tertanam, mutu beton, dan kondisi tanah.

Sheet pile beton bekerja sebagai dinding penahan: menahan tekanan tanah aktif dan uplift air pori saat galian dibuka. Kapasitas lateral dan kekakuan dinding yang menentukan keberhasilan, bukan kapasitas aksial seperti tiang kolom.

Kesalahan klasik: memesan sheet pile untuk menggantikan spun pile pada kolom gedung tinggi, atau memakai square pile sebagai turap galian dalam tanpa analisis lateral yang memadai.

Skema mekanisme kerja: pondasi dalam vs penahan tanah

Pondasi dalam (aksial)

Sheet pile (lateral)

Spun pile dan square pile berbagi mekanisme aksial. Sheet pile dirancang untuk gaya lateral galian, bukan sebagai pengganti tiang kolom.

Spun pile (PC / PHC)

Spun pile berbentuk silinder berongga, diproduksi dengan metode sentrifugal dan beton prategang. Tersedia kelas PC (fc' 52 MPa) dan PHC (fc' 80 MPa) dengan diameter 300 s.d. 1200 mm. Produk ini dipilih ketika:

Beban kolom gedung, gudang besar, atau jembatan menuntut kapasitas aksial tinggi per titik.
Kedalaman tanah keras besar sehingga panjang tertanam panjang dan modular.
Owner meminta konsistensi mutu pabrik dan data kapasitas terdokumentasi (momen, tekanan izin).

Parameter desain yang mempengaruhi pilihan diameter

Beban aksial dan momen pada kepala tiang dari kombinasi gempa dan beban hidup.
Kedalaman tanah keras dari sondir/bor.
Jarak antar tiang dan pola grup (group effect).
Metode pancang: drop hammer, HSPD, atau kombinasi menentukan batas energi dan proteksi kepala.

Tabel kapasitas lengkap PC dan PHC tersedia di halaman produk spun pile. Untuk proyek lintas pulau, pertimbangkan juga logistik segmen panjang dan mechanical joint.

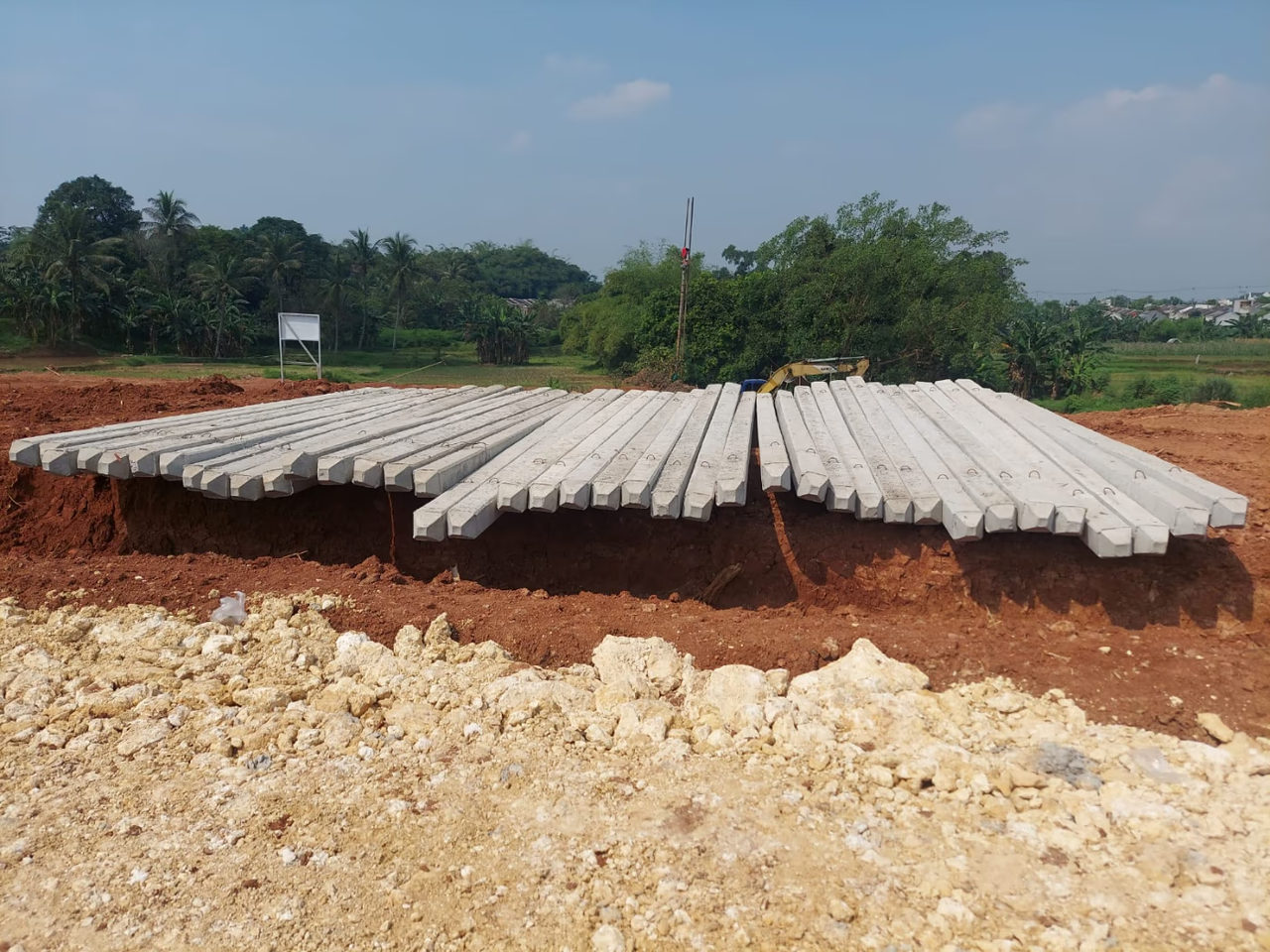

Square pile (mini pile)

Square pile berpenampang persegi, umum 20x20 cm s.d. 50x50 cm, dengan mutu beton hingga K-500 pada proyek yang menuntut kuat tekan tinggi. Cocok untuk:

Rumah tinggal, ruko, sekolah, dan gudang menengah.
Cluster perumahan dengan banyak titik dan ritme pemasangan harian tinggi.
Site dengan akses sempit: mini rig, tripod, atau drop hammer excavator.

Kapan square pile tidak lagi ekonomis

Jika jumlah titik membengkak karena setiap titik hanya menahan beban kecil, atau kedalaman tertanam sangat besar dengan profil kecil, biaya total (material + hari alat) bisa mendekati spun pile diameter menengah. Review struktur bawah dan geoteknik pada titik ini biasanya mengarahkan ke spun pile atau pengurangan jumlah titik dengan diameter lebih besar.

Sheet pile beton

Sheet pile beton dipakai untuk turap, basement, pengaman galian, dan koridor tepi air. Panel dipasang berurutan membentuk dinding kontinu. Kelas mutu dan konfigurasi strand mempengaruhi momen lentur penampang per lebar panel.

Urutan kerja yang benar

Sheet pile terpasang mengikuti front galian (bukan jadwal kolom lantai 5).
Staging panel mengikuti zona pemasangan agar crane/vibro tidak menunggu material.
Metode vibro atau pancang dipilih dari jenis tanah dan kebutuhan kedap air sementara.
Struktur permanent (tie back, strut, atau ancor) mengikuti gambar geoteknik, bukan improvisasi lapangan.

Cara memilih: alur keputusan singkat

Diagram alur: memilih produk precast yang tepat

Kebutuhan utama proyek?

Pondasi dalam (menahan beban bangunan)

Square pileBeban menengah, akses sempit

Spun pileBeban tinggi, kedalaman besar

Penahan tanah / galian

Sheet pile betonTurap, basement, waterfront

Tentukan apakah kebutuhan utama pondasi dalam (ya) atau penahan tanah galian (ya untuk sheet pile).
Jika pondasi dalam: kumpulkan beban kolom dan laporan geoteknik, lalu bandingkan square vs spun.
Jika penahan tanah: tentukan kedalaman galian, kondisi air, dan front kerja, lalu pilih sheet pile + metode vibro/pancang.
Sepakati metode kerja dan ritme supply sebelum PO material dan PO jasa.

Halaman jasa pemancangan menjelaskan metode yang tersedia untuk masing-masing produk.

Kesalahan umum di pengadaan

Mencampur spesifikasi spun pile dengan metode vibro sheet pile tanpa evaluasi teknis.
Tidak menyertakan panjang segmen dan urutan pemasangan dalam PO.
Mengabaikan jarak clearance antar tiang/spun pile saat desain staging trailer.
Membandingkan harga per meter tanpa membandingkan jumlah titik dan hari alat.

Lihat studi kasus di portofolio untuk membandingkan kombinasi produk dan metode pada proyek serupa.
